🔗 Conector utilizado
- Utiliza conector RJ-45.
- Es el estándar para redes Ethernet cableadas.
🧪 Tipos de cableado (pinout)

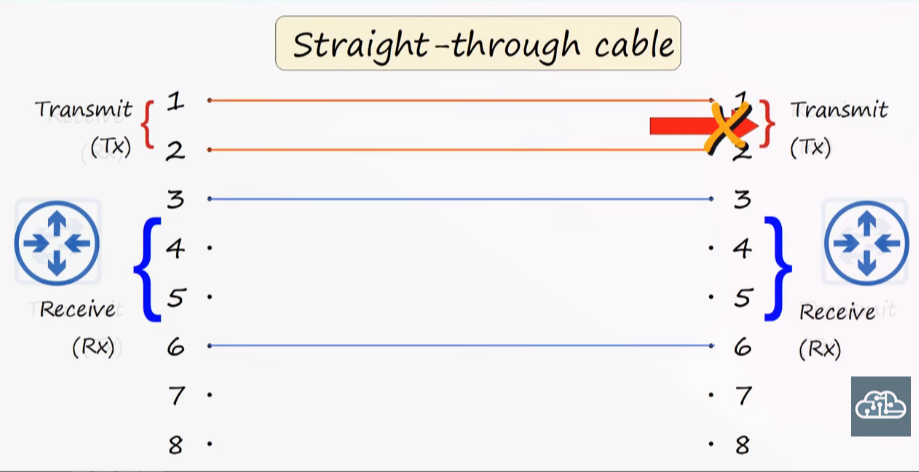

🔁 Cable Directo (Straight-Through)
- Mismo estándar en ambos extremos.
- Uso:
- PC ↔ Switch
- Router ↔ Switch

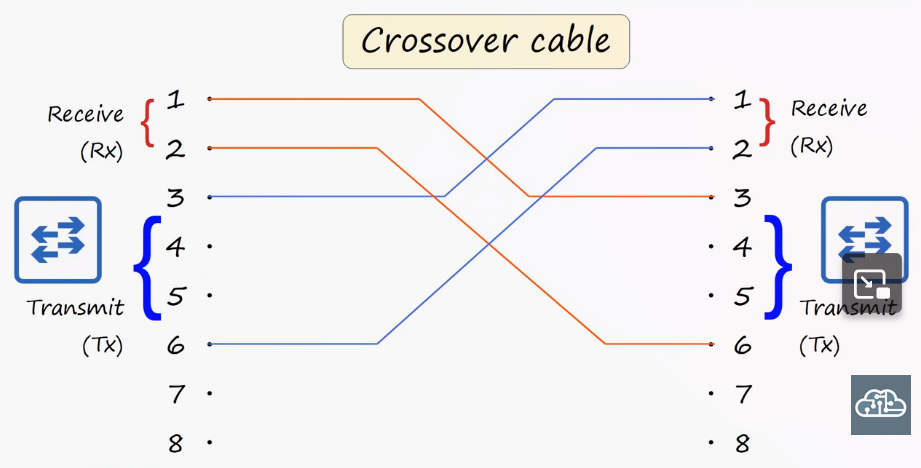

🔀 Cable Cruzado (Crossover)
- Estándares distintos en cada extremo.
- Uso (histórico):
- PC ↔ PC
- Switch ↔ Switch
- Hoy casi no se usa gracias a auto MDI-X.
📐 Estándares de cableado
T568A
- Más común en instalaciones residenciales.
T568B
- Más común en redes empresariales.
- Muy usado en CCNA.
⚠️ Importante: ambos extremos deben usar el mismo estándar para cable directo.
📊 Categorías de cables UTP
| Categoría | Velocidad máx. | Uso típico |
|---|---|---|
| Cat5 | 100 Mbps | Obsoleto |
| Cat5e | 1 Gbps | Muy común |
| Cat6 | 1–10 Gbps | Redes modernas |
| Cat6a | 10 Gbps | Data centers |
| Cat7/8 | +10 Gbps | Uso especializado |
📏 Longitud máxima
- 100 metros por tramo:
- 90 m cable fijo
- 10 m patch cords
✅ Ventajas del UTP
- Barato
- Flexible
- Fácil de instalar
- Suficiente para la mayoría de las redes LAN
❌ Desventajas
- Más sensible a interferencias que cables blindados
- No ideal para entornos industriales muy ruidosos
📌 Puntos clave para CCNA
- UTP es el cable Ethernet más usado
- Conocer:
- Diferencia entre cable directo y cruzado
- Categorías (Cat5e, Cat6)
- Longitud máxima (100 m)
- Fundamental para troubleshooting físico (Layer 1)
🧠 Relación con el modelo OSI
- El cable UTP pertenece a la Capa 1 – Física
- Problemas comunes:
- Cable cortado
- Mal crimpado
- Categoría incorrecta

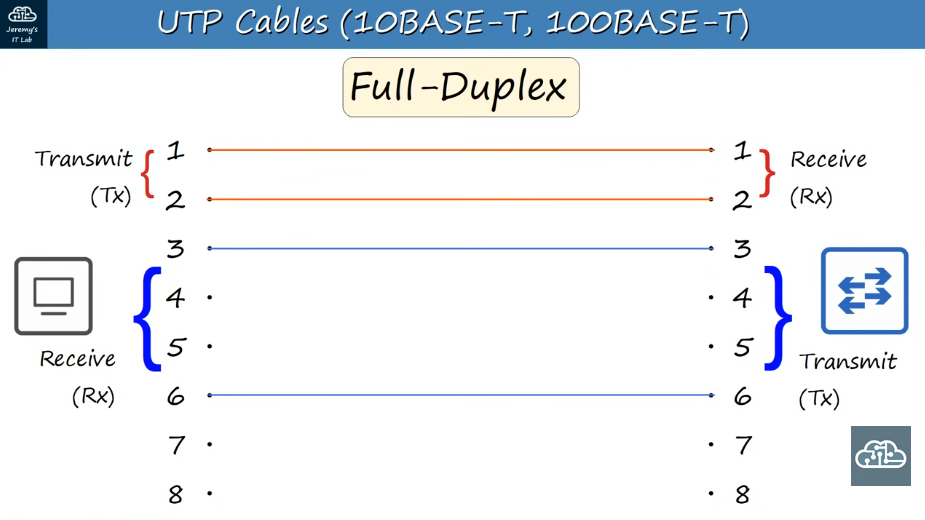

10BASE-T, 100BASE-T

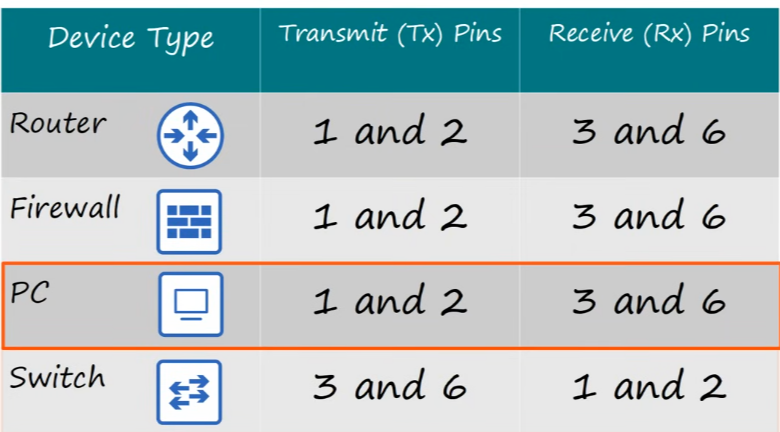

los pines 1,2 reciben datos y de 3-6 transmiten datos
straight-through cable fue hecho para conectar distinto tipo de dispositivo (PC to router/switch)
crossover cable fue hecho para conectar dispositivos similares porque los routers viejos no tenian auto-sensing (auto MDI-X) para ajustar conexiones

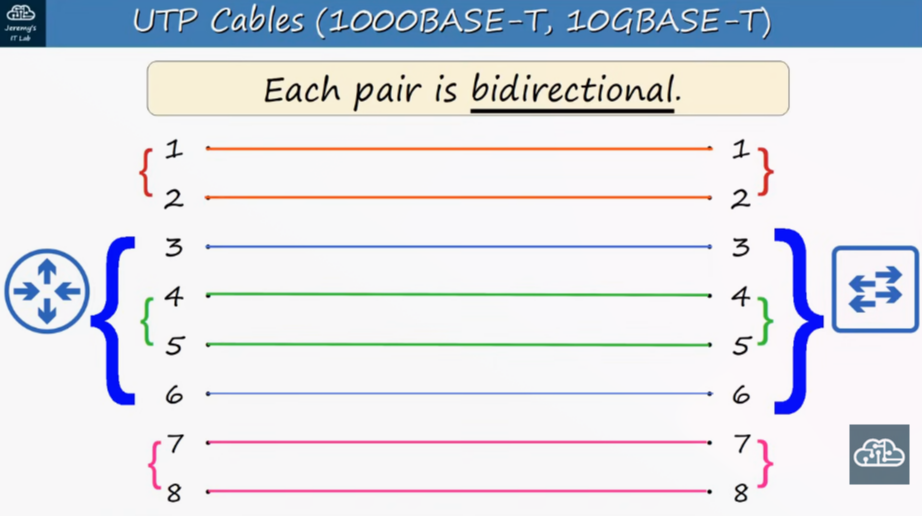

1000BASE-T y 10GBASE-T
